Kjølesystem

Vi leverer kjølesystemer med Quantor kjølere. Systemet er basert på èn pumpe med magnetventil på hver tank.

Systemet er forberedt for vårt kontrollsystem for gjæring.

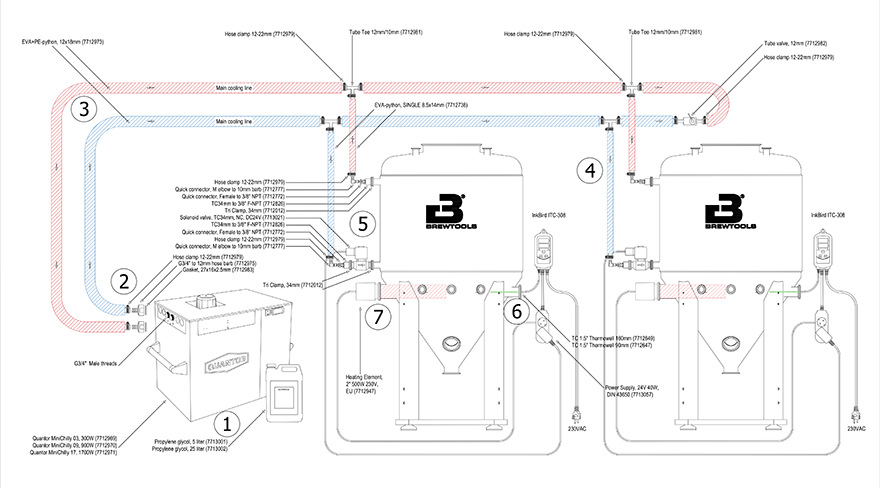

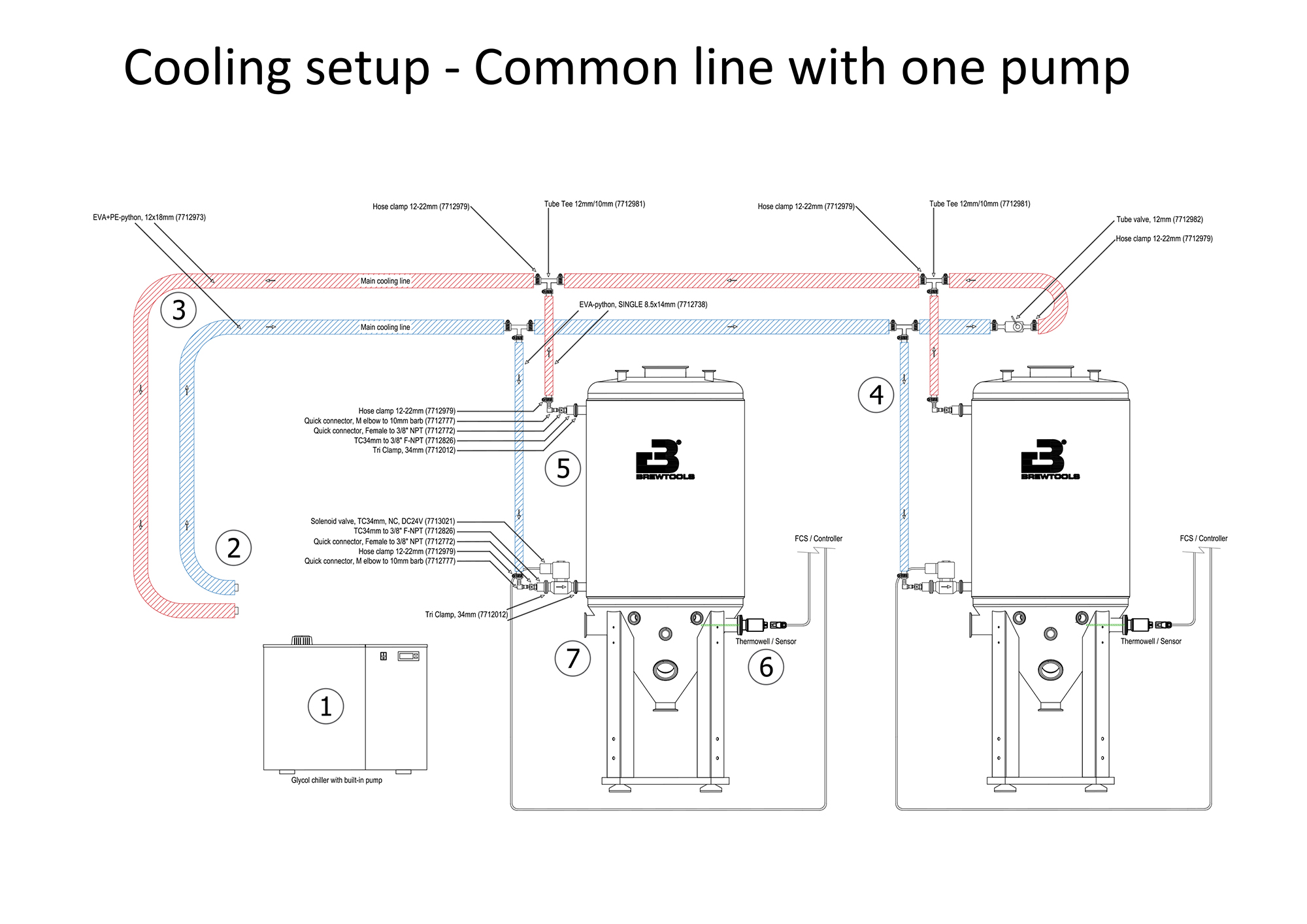

Diagrammet under viser hvordan systemet bør settes opp for de fleste brukere. Det er alternative koblinger og produkter. Disse finner du i produktsortimentet for hver kategori.

Klikk på diagrammet under for PDF-versjon.

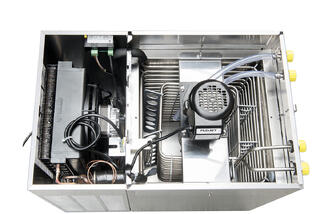

#1 - Quantor kjølere

Tyske Quantor produserer kjølere av høy kvalitet. Vi lagerfører 3 modeller med spesifikasjonene i tabellen til høyre Tabellen er basert på data fra produsent.

Merk at kapasitetbehov påvirkes av omgivelsestemperaturer og hvor mye eksotermisk varme som produseres under gjæring. Dataene er basert på gjennomsnittlig bruk.

Vi anbefaler å bestille:

- Quantor kjøler (velg modell basert på tabellen)
- Glykol dersom du ønsker å kjøle lavere enn 5-6 grader (avhengig av oppsett). Effektiviteten går ned ved bruk av glykol.

Glykolmengde er 2 liter for MC03, 8 liter for MC09 og 15 liter for MC17.




#2 - Kjølerkoblinger

Quantor kjølere kommer standard med G3/4" gjengede koblinger. Vi anbefaler en adapter til 12mm slange med pakning.

Vi anbefaler å bestille:

- G3/4" til 12mm slangenippel (2 stk)
- Pakning, 27x16x2.5mm, 2 pcs (1 pakke)
- Slangeklemmer, 12-22mm (2 stkl


#3 - Hovedlinjer for kjøling

Vår EVA+PE python, 12x18mm, er beregnet for hovedlinjer for kjøling. Den tykke isolasjonen reduserer kondens. Slangeventilen monteres i enden av sløyfen og brukes til å kontrollere mottrykk. Lukk aldri ventilen helt. Bruk slangeklemmer på alle koblinger.

Vi anbefaler å bestille:

- EVA+PE-python, 12x18mm (riktig lengde basert på antall tanker)
- Slange-Tee 12mm/10mm (2 stk per tank)
- Slangeventil, 12mm (1 stk)
- Slangeklemme, 12-22mm (4 stk per tank + 2 stk for slangeventil)


#4 - Kjølelinjer for tank

Vår EVA-python, 8.5x14mm, er beregnet fra slange-tee til gjæringstank. Den tykke isolasjonen reduserer kondens. Bruk slangeklemmer på alle koblinger.

Vi anbefaler å bestille:

- EVA python, 8.5x14mm (lengde basert på antall tanker)
- Slangeklemme, 12-22mm (4 stk per tank)


#5 - Tank-koblinger

Vi anbefaler å bruke 3/8" adapter med hurtigkoblinger.

Vi anbefaler å bestille:

- TC34mm til 3/8" F-NPT (2 stk per tank)
- Hurtigkobling, Hunn til 3/8" NPT (2 stk per tank)
- Hurtigkobling, Hann albue til 10mm slangenippel (2 stk per tank)
- Slangeklemme, 12-22mm (4 stk per tank)
- Magnetventil, TC34mm, NC, DC24V (1 stk per tank)
- Strømforsyning, 24V 40W, DIN 43650 (1 stk per tank)
- Tri Clamp (2 stk per tank. 1 ekstra ved bruk av magnetventil)
- TC pakninger (1 stk per Tri Clamp)


#6 - Thermowell

Velg thermowell som dekker ditt behov. Velg mellom TC34mm for montering i front av vår Unitank eller TC1.5" for montering på siden.

Vi anbefaler 90mm for F40 og F80 og 160mm for F100, F150 og F300.

Vi anbefaler å bestille:

- Thermowell (1 stk per tank)

TC34mm Thermowell 90mm ID 7mm
Kjøp
329,00
50+
TC34mm Thermowell 160mm ID 7mm
Kjøp
369,00
10+
TC 1.5" Thermowell 90mm ID 7mm
Kjøp
449,00
10+
TC 1.5" Thermowell 160mm ID 7mm
Kjøp
499,00
10+

#7 - Varmeelement

Perfekt for bruk med våre Unitanks med Kveik gjær eller andre høytemperatur gjæringsprosesser. Varmeelementet er designet for lavest mulig effekt-tetthet og er enkelt å rengjøre. Et godt alternativ dersom rommet du gjærer i er kaldere enn ønsket gjæringstemperatur.

Velg mellom EU-modellen med Schuko-plugg eller modellen uten plugg (DIY).

Vi anbefaler å bestille:

- Varmeelement, 2" 500W 230V (1 stk per tank. Hvis du har flere tanker, være oppmerksom på kursbegrensning dersom flere elementer brukes på samme kurs).
